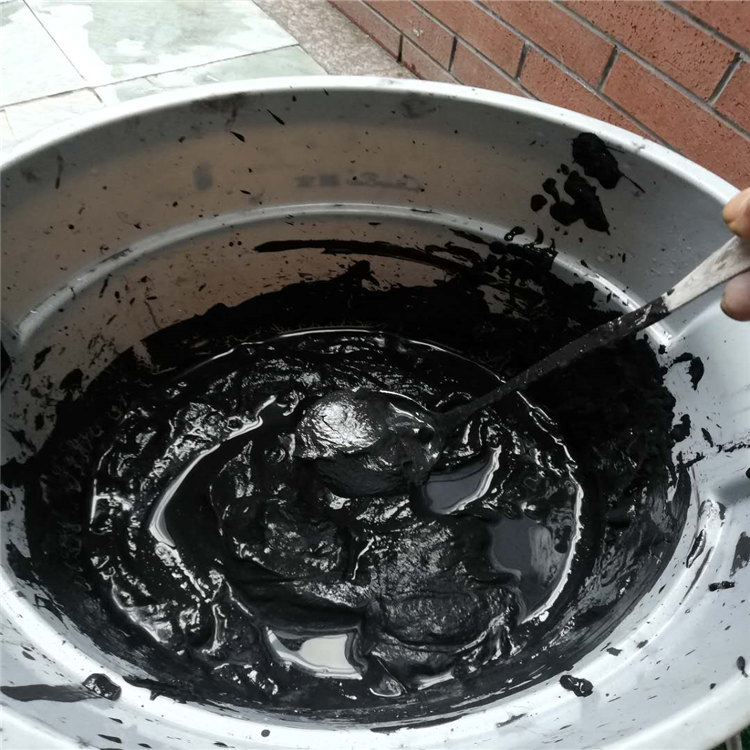

電鍍釕液回收工藝介紹

黑釕鍍液是強(qiáng)酸性鍍液（PH<1.7）

　　適用于裝飾性電鍍，與接觸點(diǎn)鍍層，功用方面可以代替貴金屬銠電鍍層，

　　色彩為灰白亮色到槍黑色，深度可以自行調(diào)理

　　裝飾性方面可代替槍色合金鍍層，黑鎳鍍層與槍色電泳涂層，無需在表面進(jìn)行封閉處理。電鍍后吹干即可檢驗(yàn)包裝。

　　操作條件

　　種類：強(qiáng)酸性鍍液，釕含量：5g/L

　　發(fā)黑增加劑：5-10ml/LpH:<1.4

　　溫度：30-52℃

　　電流密度：2-10A/dm2

　　沉積速率：0.05-0.12um/min電鍍時(shí)刻：1-5分鐘

　　鍍液配制

　　鍍液處理：

　　將濃鍍釕液進(jìn)行1：9稀釋，加溫到40-50℃攪拌并保溫5分鐘后參加發(fā)黑劑 充分?jǐn)嚢柽M(jìn)行電鍍。

　　鍍液調(diào)整

　　主鹽增加：

　　釕鹽耗費(fèi)必定時(shí)刻后，釕含量變稀，鍍出鍍層會(huì)發(fā)花發(fā)藍(lán)，要彌補(bǔ)主鹽使其到達(dá)要？求的含量，在彌補(bǔ)10-mL/L釕鍍液，一起，要參加5-7毫升發(fā)黑增加劑。試鍍?cè)龠M(jìn)行調(diào)整。增加劑增加：

　　用赫爾槽調(diào)整增加，一般為5毫升/升的量逐步參加，直到得到滿足的鍍層為止。pH值調(diào)整：

　　PH值一般挑選在小于1.5 用稀硫酸與氨水調(diào)整，正常工作液PH都小于1.0

　　電鍍?cè)黾觿┡c退釕液的使用方法

　　將封裝好的發(fā)黑增加劑翻開，用移液管量取每升15mL的量加到鍍液中，充分?jǐn)嚢?，加?0-50℃保溫五分鐘，就可以試鍍，假如黑度不夠黑，再量取5-10mL的量，重復(fù)以上步驟即可得到滿足的槍色鍍層—黑色鍍層，控制增加劑的量可調(diào)理色澤。

　　不傷底材堿性快速退釕鍍層粉使用方法

　　稱取的堿性退釕粉400克/升，徹底溶于溫水后，將鍍釕片放置于液體中，五分后取出，洗凈，即可完成退除釕鍍層，適用于任何底材上的鍍釕層。

　　不傷底材酸性快速電解退釕鍍層濃縮液使用方法

將封裝好的退釕液按一比五稀釋。攪拌均勻，加溫10-40℃，電流為1A/dm2?20鈔到2分鐘即可全部退除，退除后的基材與原來的差不多，也可復(fù)重電鍍。
